- 上海匯京廣場樓板采用閉口型樓承板與現澆支模方案之技術經濟比較
- 作者：樂上樓承板行政部
- 類別：案例研究
- 瀏覽次數：4548
- 發表時間：2019-01-22
一、 技術說明
本工程中建議采用閉口型YXB66-720樓承板，其主要優點為：
- 比較成熟的系統方案 上海匯京廣場工程，總高度為100米，共25層，使用功能為酒店、辦公樓。結構形式采用中央混凝土筒，周圈鋼骨混凝土柱、以及若干加強層組成的內筒外框鋼結構體系，樓板厚度為120mm。針對本工程的情況，我司建議樓板采用鋼梁上鋪設閉口壓型鋼板，然后再現澆混凝土樓板的鋼與混凝土組合樓板體系，樓承板在施工階段做為永久性模板使用，在使用階段作為板底受力鋼筋使用，火災階段作為耐火鋼筋使用。而不建議采用現澆支模的樓板方案。因為在目前的設計理念中，鋼結構工程，尤其是超高層的鋼結構工程中，鋼梁上鋪設閉口型樓承板方案是一種比較成熟的系統方案，因其安全、快速施工、抗震性能好而被大量的超高層的鋼結構建筑使用。比如：上海時代金融發展大廈（鋼結構超高層建筑，180米）、南京金奧大廈（鋼結構超高層建筑，200米）南京新百大廈（鋼結構超高層建筑，200米）等等。而現澆支模的樓板方案因為施工麻煩、不安全、抗震性能不如樓承板方案優己逐漸的不被使用。
- 良好的安裝安全性 采用樓承板方案，由于在施工過程中，樓承板作為永久性模板使用，為施工人員提供了一個安全的施工平臺，使施工人員在施工過程中在這個平臺上安全施工，避免安全隱患，在超高層工程中尤其重要。而使用現澆支模工法，因為需要高空作業而沒有平臺，為了避免發生安全事故，要采取種種安全措施，比如加設安全網等，但仍不能完全保證安全。在前不久江蘇發生的鋼筋籠垮塌事件就是因為高空作業，而保護措施不到位而造成人員死亡受傷事件的發生。所以從安全角度而言，采用樓承板方案更加合理。

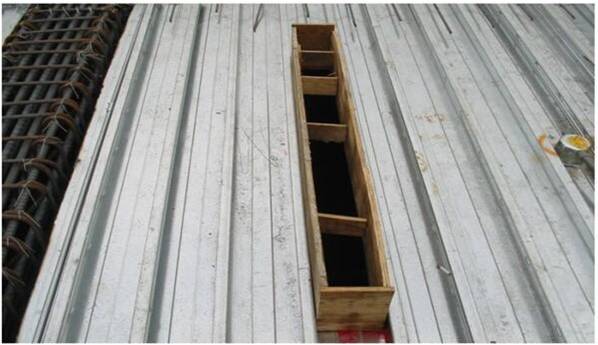

- 優越的施工的簡單便捷性 采用樓承板方案，尤其是使用閉口型樓承板，其優越的簡單便捷性施工，是被無數個工程實際所證明的，采用閉口型樓承板，可以省卻鋪設板底鋼筋，無須支撐、無須拆模、可交叉作業，多樓層同時作業，大大提高施工速度，可以充分發揮鋼結構建筑施工快速的主要優點，是采用鋼結構結構形式的必然選擇，否則鋼結構的施工進度快捷的特點將被完全抹殺。根據實際工程經驗，采用閉口型樓承板方案，每周可以安裝三層的樓板，（混凝土可以在樓承板鋪設好后，可以同時澆筑幾層），而現澆支模方案每周只能澆筑一層（考慮到上一層的支撐必須支在下一層基本達到混凝土凝固后，而混凝土基本到強度的75%需要七天），這樣采用閉口型樓承板方案的進度是采用現澆支模工法的三倍，那整體的對于上海匯京大廈高層建筑而言，施工時間的節省可見一斑，而由此而給業主帶來的經濟效益也是比較龐大的，尤其對于商業建筑而言，早一天開業的效益更是業主所關心的。樓承板采用工廠化生產，工地干凈整潔，管理方便；而現澆支模工法則是現場作業，相對濕作業比較多。 采用閉口板預留洞做法：

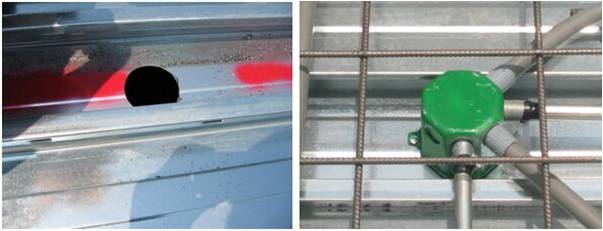

采用閉口板預埋管做法：

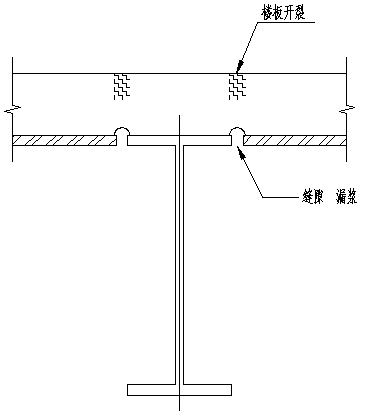

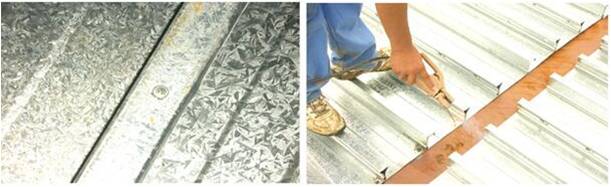

- 極佳的抗剪性能 采用樓承板方案可以提高混凝土和鋼梁的抗剪性能，由于樓承板在施工過程中首先與鋼梁進行焊接，而混凝土與樓承板之間通過樓承板的楔形肋進行縱向抗剪，再通過鋼梁和混凝土之間的栓釘來作用，要大于僅僅靠栓釘來其抗剪作用的現澆支模工法抗剪性。對于超高層而言，抗剪性能好壞直接關系到抗震性能的高低。使用現澆板，鋼梁與木模板接縫處不可避免地會產生側漏。其次，在靠近鋼梁上翼緣邊截面削弱處會產生漏漿和板面開裂。再次，因為鋼梁和木模本身為兩種材質，連接起來會出現不穩固現象，澆灌混凝土時會出現崩模。
- 優異的性價比 從整體造價上來看，選用樓承板樓板方案比選用現澆支模的樓板工法稍貴了一些，或差不多。但總體上，采用樓承板的樓板方案性價比遠高于現澆支模工法，尤其是施工進度上。造價比較請參照分析。

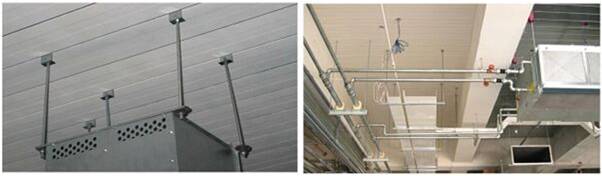

- 便利的懸吊系統 樓承板廠家在YXB66-720板底設置了卡槽，配合專用的兩片式懸吊零件，可在板底任意位置設置可拆卸的吊點，避免事先預埋或事后鉆孔以及施焊等作業，對空調風管、水噴淋管、強弱電橋架以及建筑平頂?shù)膽业跆峁┝藰O大的便利及靈活性，同時造價較膨脹螺栓來的更為節省，而且不像使用膨脹螺栓那樣會破壞樓板內的管線。
- 完整的科學試驗 YXB66-720閉口板做過一系列的科學試驗，從而保證了組合樓板的設計計算的正確性及精確性。
1. YXB66-720閉口型樓承板組合樓板抗剪、抗彎及受力性能的試驗報告
2. YXB66-720耐火測試報告
二、 產品規格

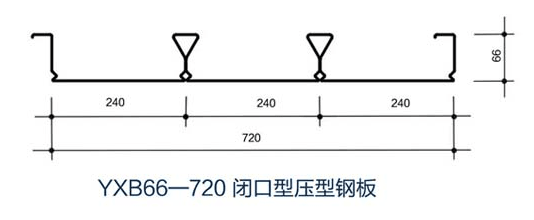

1） 選用樓承板型號為: YXB66-720，鋼板厚度為0.90mm，肋高66mm，肋距240mm。斷 面詳見附圖。
2）樓承板材質屈服強度fy≥410N/mm2，鋼板應連續熱浸鍍鋅雙面鍍鋅總量為275g/m2。
3）選用現澆支模工法中，板底鋼筋布置：Φ10@200，Φ10@150
三、經濟比較
1．條件如下：
1）依本工程工況考慮，閉口型樓承板選用YXB66-720、0.90厚，單價為110元/m2（無需封 口板）；
2）鋼筋按6000元/T計算；(此價格根據我司以往經驗估算，含施工費)
3）板面鋼筋因布置相同，故不進行計算；
4）混凝土因兩種做法的用量相同，故不進行計算；
5）采用閉口型樓承板，可以替代板底受力鋼筋，故該方案板底鋼筋不進行計算；
6）現澆支模的施工費，含支撐、模板材料費，施工費，安全措施（安全網）的費用，根據 市場情況按照75元/m2計算；
2．兩種方案樓板造價：
1）現澆支模樓板造價包括以下幾方面：
底部鋼筋： 5.44kg/m2×6=32.64元/ m2
板面分布鋼筋： 不計算
混凝土：C30 不計算
懸吊件（按每平方米二個計算）： 6.0元/m2
現澆支模整體費用： 75.0元/m2
合計： 113.64元/ m2
2）YXB66-720mm閉口型樓承板：
無需板底受力鋼筋
板面分布鋼筋： 不計算
混凝土：C30 不計算
懸吊件（按每平方米二個計算）： 3.0元/ m2
樓承板： 110.0元/ m2
擋泥板: 2元/ m2
樓承板施工費 10元/ m2
合計： 125.00元/ m2
四、結論
通過分析得出：雖然采用樓承板比現澆板略貴11.36元/㎡，但差別不大，按整棟大樓用板 50000㎡計算，增加費用：50000㎡×11.36元/㎡＝56,8000.00元，且這種比較尚未考慮其進度快因素對結構整體造價的影響，而對于提高工程進度給業主帶來的收益應該遠遠大于幾十萬元，實際上這種影響相對于樓承板的價格來說，是一個極大的獲益。同時使用樓承板組合樓板施工簡單，易于管理，施工現場文明環保，安全性更高。所以盡管使用樓承板組合樓板的價格稍高一點，但就整幢工程的綜合效益而言，應遠遠優于支�，F(xiàn)澆板。
五： 特殊項目實例：
南京新百主樓續加項目（11層加到59層）：
此項目原設計樓承板，業主方面由于不太了解組合樓板增加的造價多少和帶來的效益大小，將設計改為了支�，F(xiàn)澆。但是項目啟動后，工程出現了工期嚴重滯后，現場崩模（第11層13根柱模崩了12根），施工安全隱患大等一系列問題。在看過我們所做的經濟技術比較并經討論后，業主方面認為使用樓承板組合樓板增加的造價是非常有限的，帶來的好處是很多的，很大的，于是決定12-59層改用樓承板組合樓板，該工程已經于去年竣工。
