4.1.2 抵抗設計
臨時施工荷載通常決定著樓承板剖面的選擇。按歐洲規范設計時，應考慮施工荷載在樓承板設計中考慮的是BS EN 1991-1-6[10]及其定義國家的附件。不幸的是，這些規定有點含糊不清;以下被理解為建議的施工荷載，應該是多少作為可變負載處理:
(i) 一般來說，0.75kN/m2
(ii) 在3 mX3 m的“工作區域”內，板坯自重為10％或0.75 kN / m2以較大者為準。該區域應被視為可移動的附加荷載，應施加以產生最大效果。

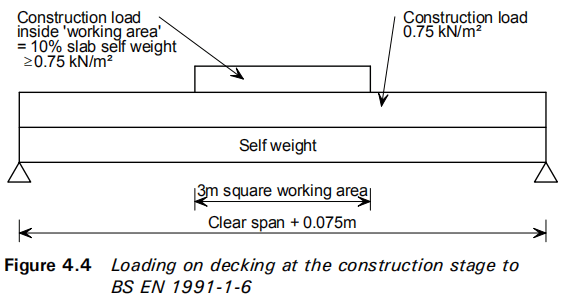

如圖4.4所示。
根據BS 5950-4 [11]進行設計時，建筑荷載定義為：
均布1.5 kN / m2的均布載荷作用于一個跨度上。對于小于3 m的跨度，應將載荷增加到4.5 / Lp，其中Lp是鋪面的有效跨度。
相鄰跨距的荷載減少了0.5 kN / m2。
在這兩種情況下，施工荷載是在板的自重之外(通常為2 - 3kn /m2)，這可能需要包括混凝土的“凹坑”(見4.1.3節)。當使用“溢流”技術澆筑混凝土?xí)r，必須注意在計算樓板和支撐梁的撓度時，混凝土厚度的假設必須反映出來。上述荷載值允許施工操作人員、撞擊、放置過程中混凝土的堆積、手動工具、以及可立即使用的小型設備和材料。負荷不應包括混凝土、管道或泵送負荷的過度沖擊或過度堆積。
在歐洲法規中，鋼筋混凝土的濕重密度在BS EN 1991-1-1 [12]中給出，數據被分類為“信息性”。 數據適用于與常規鋼筋混凝土結構相關的重鋼筋結構。 UK NA聲明可以使用這些值，但是建議組合樓板施工中使用的干混凝土的密度對于常規重量混凝土應為24 kN /m3，輕質混凝土應為19 kN /m3，濕混凝土分別提高到25 kN /m3和20 kN /m3。鋼筋的重量應單獨添加。 濕混凝土的自重在施工條件下被視為可變載荷，但鋼筋可被視為永久載荷。
在BS 5950-4中，普通和輕質混凝土的濕密度分別為2400 kg / m3和1900 kg / m3，干混凝土的濕密度分別為2350 kg / m3和1800 kg / m3。 濕混凝土的自重被視為恒載。
淺層樓承板的設計在BS EN 1991-1-3[13]中有涉及。利用有效寬度模型建立了考慮薄鋼構件受壓時的截面抗彎矩。加強筋(以褶皺的形式)經常被引入樓承板剖面，以增加剖面的有效性。有效寬度法由于局部屈曲導致截面行為非常復雜，因而預測截面性質既不容易也不準確，因而相對保守。在Bs5950 -4和Bs5950 -6[11]中也介紹了樓承板的設計，其中給出了類似的方法。
作為分析程序的替代方法，這些標準還允許使用測試來確定鋪面的性能。 跨度可能超出使用有效截面模型通過簡單彈性分析預測的極限值的10％到15％。 因此，樓承板廠家通常會基于測試而不是基于彈性分析方法來提供載荷跨度表。
除了在模擬的均勻載荷下進行測試外，通常還會進行其他測試以檢查面板對局部載荷的抵抗力。 這提供了有關從上方對局部載荷的抵抗力以及最大允許支撐力和支撐力的信息。
基于試驗的樓承板設計比基于分析模型的樓承板設計更經濟。因此，應盡可能使用樓承板廠家的(經驗)信息。經驗信息不得用于其所依據的試驗范圍以外的設計。荷載-跨度表一般只涵蓋均勻分布荷載。
